| Исполнение | |

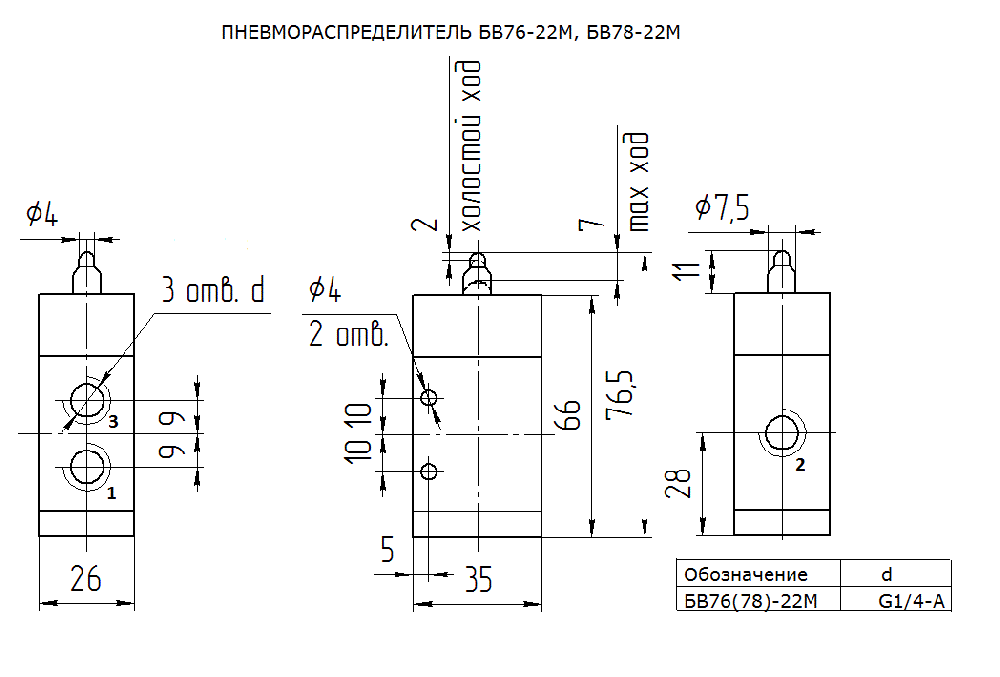

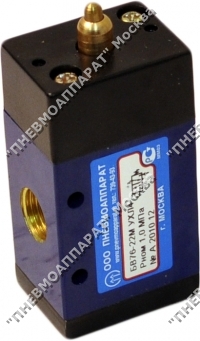

| Трехлинейный двухпозиционный, с механическим управлением (толкатель) и пружинным возвратом -БВ76-22М. Для использования его в качестве двухлинейного двухпозиционного (БВ78-22М) -атмосферный канал«3» должен быть заглушен. Конструкция распределительного устройства: цилиндрический золотник |
|
| Условный проход, мм | 6 |
| Тип присоединения | Резьбовое, с трубной присоединительной резьбой в корпусе распределителя |
| Присоединение пневмолиний, дюйм | G1/4 |
| Номинальное давление, МПа | 1,0 |
| Минимальное рабочее давление, МПа, не более | 0,1 |
| Усилие,необходимое переключения при номинальном давлении, H (кгс), не более | 80 (8) |
| Максимальное число срабатываний, в мин., не менее | 100 |
| Пропускная способность, Kv*, м3/ч, не менее | 0,6 |
| Масса, кг, не более | 0,13 |
| Примечание | *Kv определяется по ГОСТ 14691 |
