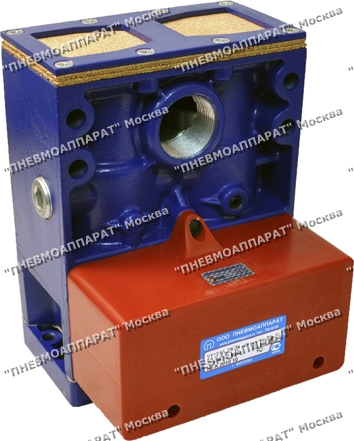

У7124А

У7124А У7124А

Описание:


ИсполнениеТрехлинейный, двухпозиционный, сдвоенный с пневматической блокировкой и пневматическим возвратом. Конструкция распределительного устройства: клапанного типа
Условный проход, мм25
Тип присоединенияРезьбовое, с конической присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, «вход», дюймК1
Присоединение пневмолиний, «выход», дюймК1¼
Номинальное давление, МПа1.0
Минимальное  давление, МПа, не более0.25
Максимальное число срабатываний, в мин., не менее90
Остаточное давл. на выходе при опоражнивании пневмомагистрали через одну секцию распределителя при давл. 0,63 МПа, МПа, не более0.02
Время включения при давлении 0.63 МПа, с, не более0.06
Время выключения при давлении 0.63 МПа, с, не более0.08
Напряжение, В24, 110
 Род токапостоянный
Пропускная способность пневматической линии «вход» («1») – «выход» («2»), Kv*, м3/ч, не менее12
Пропускная способность пневматической линии «выход» («2») – «атмосфера» («3»), Kv*, м3/ч, не менее18.5
Масса, кг, не более6.55
Примечание*Kv определяется по ГОСТ 14691-69
