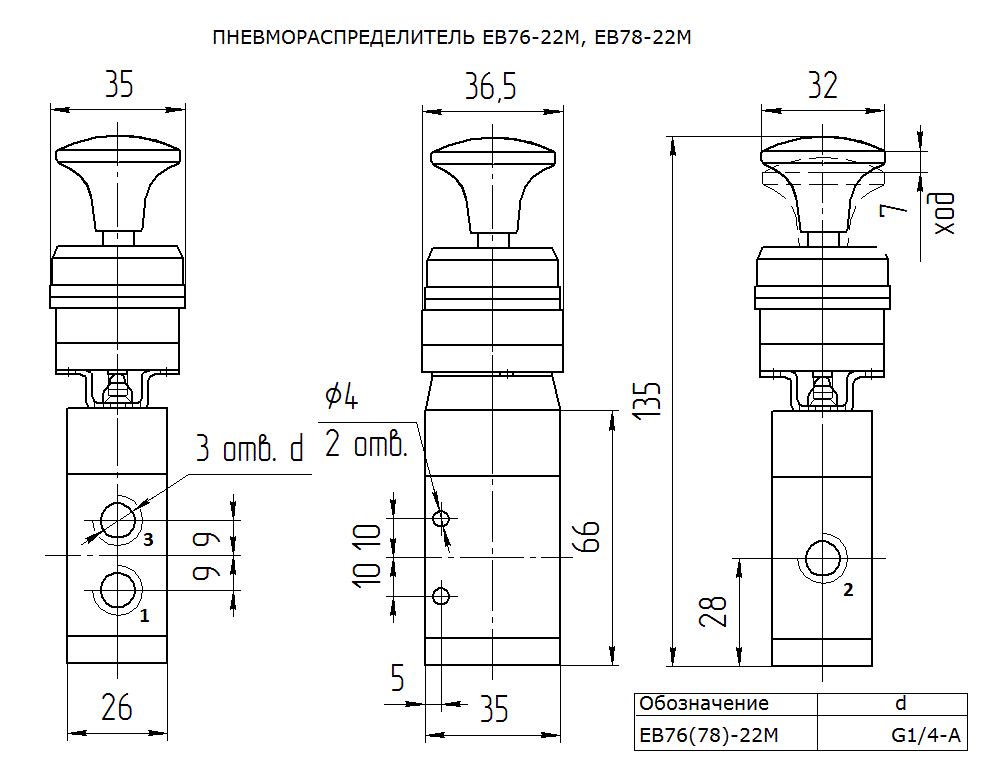

ЕВ76-22М; ЕВ78-22М

 ЕВ76-22М; ЕВ78-22М  ЕВ76-22М; ЕВ78-22М

Описание:

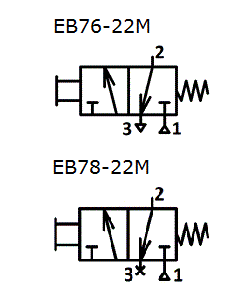

ИсполнениеТрехлинейный двухпозиционный, с ручным управлением кнопкой "СТОП"и пружинным возвратом -ЕВ76-21М. Для использования его в качестве двухлинейного двухпозиционного (ЕВ78-21М) -атмосферный канал «3» должен быть заглушен. Конструкция распределительного устройства: цилиндрический золотник
Условный проход, мм6
Тип присоединенияРезьбовое, с трубной присоединительной резьбой в корпусе распределителя
Присоединение пневмолиний, дюймG1/4
Номинальное давление, МПа1,0
Минимальное рабочее давление, МПа, не более0,1
Усилие,необходимое для переключения, H (кгс), не более35 (3,5)
Пропускная способность, Kv*, м3/ч, не менее0,6
Масса, кг, не более0,18
Примечание*Kv определяется по ГОСТ 14691
