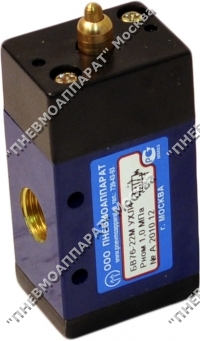

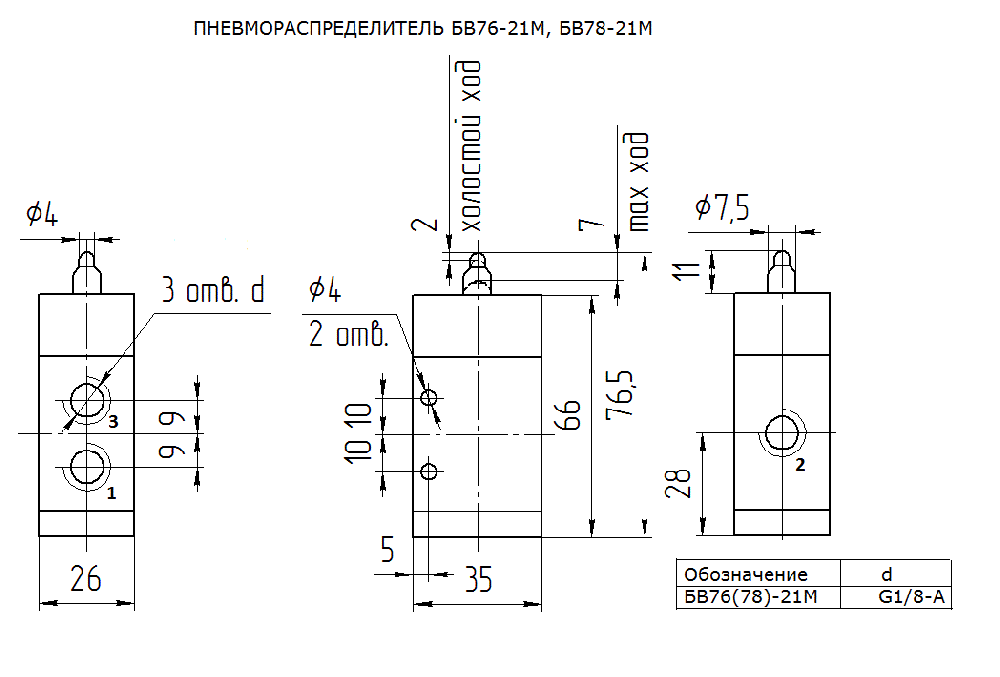

Исполнение | Трехлинейный двухпозиционный, с механическим управлением (толкатель) и пружинным возвратом -БВ76-21М. Для использования его в качестве двухлинейного двухпозиционного (БВ78-21М) -атмосферный канал«3» должен быть заглушен. Конструкция распределительного устройства: цилиндрический золотник |
Условный проход, мм | 4 |
Тип присоединения | Резьбовое, с трубной присоединительной резьбой в корпусе распределителя |
Присоединение пневмолиний, дюйм | G1/8 |
Номинальное давление, МПа | 1,0 |
Минимальное рабочее давление, МПа, не более | 0,1 |
Усилие,необходимое переключения при номинальном давлении, H (кгс), не более | 80 (8) |
Максимальное число срабатываний, в мин., не менее | 100 |
Пропускная способность, Kv*, м3/ч, не менее | 0,4 |
Масса, кг, не более | 0,13 |
Примечание | *Kv определяется по ГОСТ 14691 |
